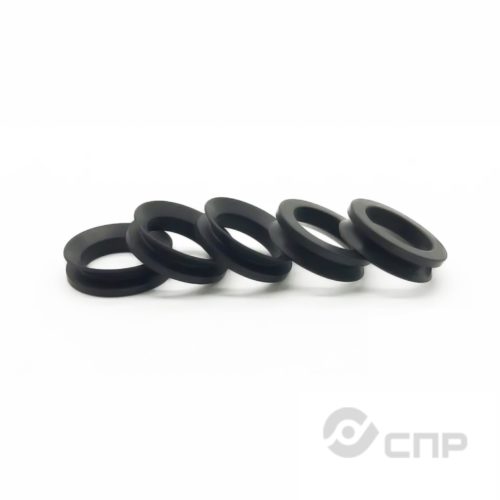

V-ring уплотнения в Москве

Таблица размеров V-ring уплотнений

Фильтрация метрическая

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммФильтрация
Кольцо V-ring VA32,55,52,1VA
Кольцо V-ring VA43,27,22,4VA
Кольцо V-ring VA5482,4VA
Кольцо V-ring VA6592,4VA
Кольцо V-ring VA76102,4VA
Кольцо V-ring VA87112,4VA
Кольцо V-ring VA109153,4VA
Кольцо V-ring VA1210,516,53,4VA
Кольцо V-ring VA1412,518,53,4VA
Кольцо V-ring VA1614203,4VA
Кольцо V-ring VA1816223,4VA
Кольцо V-ring VA2018264,7VA
Кольцо V-ring VA2220284,7VA
Кольцо V-ring VA2522304,7VA
Кольцо V-ring VA2825334,7VA
Кольцо V-ring VA3027354,7VA
Кольцо V-ring VA3229374,7VA
Кольцо V-ring VA3531394,7VA
Кольцо V-ring VA3834424,7VA
Кольцо V-ring VA4036465,5VA
Кольцо V-ring VA4540505,5VA
Кольцо V-ring VA5045555,5VA
Кольцо V-ring VA5549595,5VA
Кольцо V-ring VA6054645,5VA
Кольцо V-ring VA6558685,5VA
Кольцо V-ring VA7063756,8VA
Кольцо V-ring VA7567796,8VA
Кольцо V-ring VA8072846,8VA
Кольцо V-ring VA8576886,8VA
Кольцо V-ring VA9081936,8VA
Кольцо V-ring VA9585976,8VA
Кольцо V-ring VA100901026,8VA
Кольцо V-ring VA110991137,9VA
Кольцо V-ring VA1201081227,9VA
Кольцо V-ring VA1301171317,9VA
Кольцо V-ring VA1401261407,9VA
Кольцо V-ring VA1501351497,9VA
Кольцо V-ring VA1601441609VA
Кольцо V-ring VA1701531699VA
Кольцо V-ring VA1801621789VA
Кольцо V-ring VA1901711879VA
Кольцо V-ring VA1991801969VA
Кольцо V-ring VA20018021014,3VA
Кольцо V-ring VA22019822814,3VA
Кольцо V-ring VA25022525514,3VA
Кольцо V-ring VA27524727714,3VA
Кольцо V-ring VA30027030014,3VA
Кольцо V-ring VA32529232214,3VA
Кольцо V-ring VA35031534514,3VA
Кольцо V-ring VA37533736714,3VA

Поможем с подбором резинотехнических уплотнений

Если вам нужна консультация для подбора размера и материала резинотехнических уплотнений обратитесь к нашим специалистам

по телефону

+7 (499) 653-77-17

по электронной почте

info@spr-prom.ru

FAQ V-ring уплотнения

Как правильно выбрать профиль V-образного уплотнения для обеспечения минимального трения при высоких скоростях вращения?
Для высокоскоростных применений предпочтительно использовать V-образные профили с оптимизированными углами (например, 30-45°), а также материалы с низким коэффициентом трения, такие как PTFE или фторкаучук. Важен также правильный подбор размеров и точная установка для минимизации зазора и трения. В некоторых случаях рекомендуется использовать V-ring с дополнительными уплотняющими элементами или усиленными профилями.
Как выбрать материал V-ring для работы при высоких температурах?
Используйте Viton или PTFE — они выдерживают температуры до 200-300°C и выше, обеспечивая долговечность в экстремальных условиях.
Можно ли установить V-ring в условиях вибраций?
Да, V-ring устойчивы к вибрациям, но важно правильно выбрать материал и профиль, чтобы избежать ускоренного износа или повреждений под воздействием вибраций.
Как определить оптимальный угол наклона сегментов V-ring для минимизации протечек?
Оптимальный угол (обычно 30°–45°) выбирают исходя из скорости вращения и давления, чтобы обеспечить равномерное распределение нагрузки и минимальные протечки.
Какие виды монтажа обеспечивают оптимальную герметичность V-ring?
Оптимальный монтаж — это обеспечение правильного зазора и фиксации, избегая чрезмерной сжатости или недостаточной фиксации, что обеспечивает равномерное давление и герметичность.

Что уточняют по валу и защитной схеме

Для V-ring важна не только посадка на вал, но и то, как организована торцевая дорожка и от чего именно нужно закрыть узел.

  • диаметр вала, запас по натягу и доступную ширину установки
  • материал и шероховатость торцевой поверхности, по которой работает кромка
  • скорость вращения, биение вала и наличие абразивной пыли либо водяных брызг
  • нужен ли V-ring как самостоятельный барьер или как защита основного уплотнения

Если узел работает в грязной зоне, полезно заранее описать компоновку вала и экрана: так проще выбрать профиль и материал.
